DES算法

本文为DES算法的原理详解

DES算法详解

算法简介

DES是一个分组加密算法，典型的DES以64位为分组数据加密，加密和解密用的是同一算法。
它的密钥长度是56比特。尽管从规格上来说，DES的密钥长度是64比特，但由于每个7比特会设置一个用于错误检验的比特，因此实质上其密钥长度是56比特。

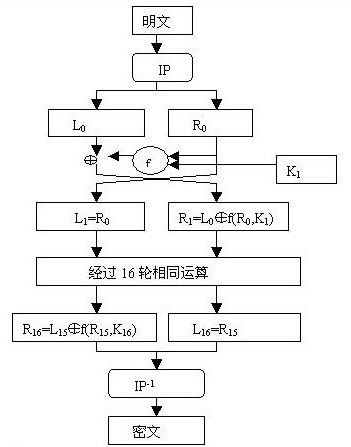

加密算法流程：

明文初始置换（IP初始置换）

IP置换目的是将输入的64位明文数据块按位重新组合，并把输出分为L0，R0两部分，每部分各长32位。
注意：这里的数字表示的是原数据的位置，不是数据

置换规则如下表：

58,50,42,34,26,18,10,2,
60,52,44,36,28,20,12,4,
62,54,46,38,30,22,14,6,
64,56,48,40,32,24,16,8,
57,49,41,33,25,17, 9,1,
59,51,43,35,27,19,11,3,
61,53,45,37,29,21,13,5,
63,55,47,39,31,23,15,7,

即将第58位明文换到第一个位置，第50位明文换到第2位。以此类推。
L0:

58,50,42,34,26,18,10,2,
60,52,44,36,28,20,12,4,
62,54,46,38,30,22,14,6,
64,56,48,40,32,24,16,8,

R0:

57,49,41,33,25,17, 9,1,
59,51,43,35,27,19,11,3,
61,53,45,37,29,21,13,5,
63,55,47,39,31,23,15,7,

然后分为左右两部分

密钥生成

密钥初始置换（密钥由64位转为56位）

操作对象是64位秘钥

不考虑每个字节的第8位，DES的密钥由64位减至56位，每个字节的第8位作为奇偶校验位。产生的56位密钥由下表生成（注意表中没有8，16，24，32，40，48，56和64这8位）：
注意：这里的数字表示的是原数据的位置，不是数据
C0:

57,49,41,33,25,17,9
1,58,50,42,34,26,18
10,2,59,51,43,35,27
19,11,3,60,52,44,36

D0:

63,55,47,39,31,23,15
7,62,54,46,38,30,22
14,6,61,53,45,37,29
21,13,5,28,20,12,4

生成16个48位的子密钥

在DES的每一轮中，从56位密钥产生出不同的48子密钥，确定这些子密钥的方式如下：
1）将56位密钥分成两部分，每部分28位。

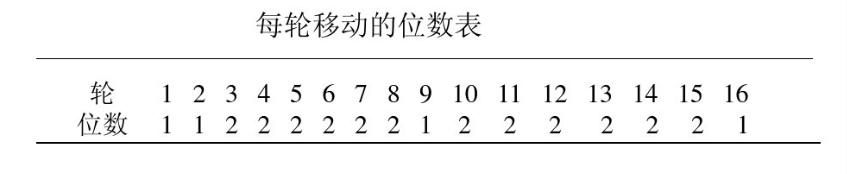

2）根据轮数，这两部分分别循环左移1位或2位。每轮移动的位数如下表：

第一轮循环左移1位

C1:

49,41,33,25,17,9,1
58,50,42,34,26,18,10
2,59,51,43,35,27,19
11,3,60,52,44,36,57

D1:

55,47,39,31,23,15,7,
62,54,46,38,30,22,14,
6,61,53,45,37,29,21,
13,5,28,20,12,4,63

C1和D1合并之后，再经过置换表2生成48位的子密钥k1。56位转48位
置换表2

14,17,11,24,1,5
3,28,15,6,21,10
23,19,12,4,26,8
16,7,27,20,13,2
41,52,31,37,47,55
30,40,51,45,33,48
44.,49,39,56,34,53
46,42,50,36,29,32

C1和D1再次经过循环左移变换，生成C2和D2，C2和D2合并，通过置换表2生成子秘钥K2。
以此类推，得到子秘钥K1~K16。需要注意其中循环左移的位数。

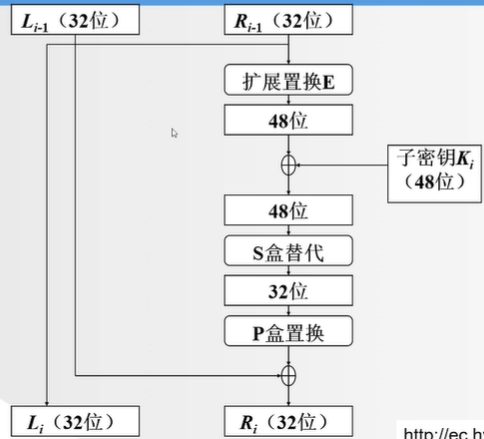

16轮迭代（F函数）

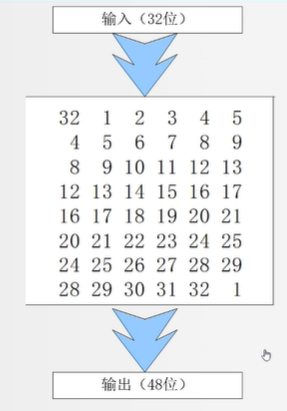

明文扩展置换（E盒扩展32位转48位）

输入初始置换后明文右侧32位，最后变为48位。

扩展规则如下：

32,1,2,3,4,5,
4,5,6,7,8,9,
8,9,10,11,12,13,
12,13,14,15,16,17,
16,17,18,19,20,21,
20,21,22,23,24,25,
24,25,26,27,28,29,
28,29,30,31,32,1

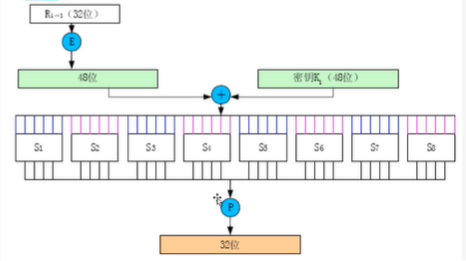

S盒替代

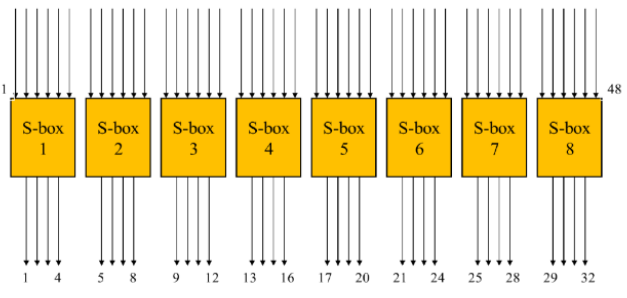

压缩后的密钥与扩展分组异或以后得到48位的数据，将这个数据送入S盒，进行替代运算。替代由8个不同的S盒完成，每个S盒有6位输入4位输出。48位输入分为8个6位的分组，一个分组对应一个S盒，对应的S盒对各组进行代替操作。

一个S盒就是一个4行16列的表，盒中的每一项都是一个4位的数。S盒的6个输入确定了其对应的输出在哪一行哪一列，输入的高低两位做为行数H，中间四位做为列数L，在S-BOX中查找第H行L列对应的数据(<32)。

8个S盒

S盒1：

14,4,13,1,2,15,11,8,3,10,6,12,5,9,0,7,
0,15,7,4,14,2,13,1,10,6,12,11,9,5,3,8,
4,1,14,8,13,6,2,11,15,12,9,7,3,10,5,0,
15,12,8,2,4,9,1,7,5,11,3,14,10,0,6,13,

S盒2：

15,1,8,14,6,11,3,4,9,7,2,13,12,0,5,10,
3,13,4,7,15,2,8,14,12,0,1,10,6,9,11,5,
0,14,7,11,10,4,13,1,5,8,12,6,9,3,2,15,
13,8,10,1,3,15,4,2,11,6,7,12,0,5,14,9,

S盒3：

10,0,9,14,6,3,15,5,1,13,12,7,11,4,2,8,
13,7,0,9,3,4,6,10,2,8,5,14,12,11,15,1,
13,6,4,9,8,15,3,0,11,1,2,12,5,10,14,7,
1,10,13,0,6,9,8,7,4,15,14,3,11,5,2,12,

S盒4：

7,13,14,3,0,6,9,10,1,2,8,5,11,12,4,15,
13,8,11,5,6,15,0,3,4,7,2,12,1,10,14,9,
10,6,9,0,12,11,7,13,15,1,3,14,5,2,8,4,
3,15,0,6,10,1,13,8,9,4,5,11,12,7,2,14,

S盒5：

2,12,4,1,7,10,11,6,8,5,3,15,13,0,14,9,
14,11,2,12,4,7,13,1,5,0,15,10,3,9,8,6,
4,2,1,11,10,13,7,8,15,9,12,5,6,3,0,14,
11,8,12,7,1,14,2,13,6,15,0,9,10,4,5,3,

S盒6：

12,1,10,15,9,2,6,8,0,13,3,4,14,7,5,11,
10,15,4,2,7,12,9,5,6,1,13,14,0,11,3,8,
9,14,15,5,2,8,12,3,7,0,4,10,1,13,11,6,
4,3,2,12,9,5,15,10,11,14,1,7,6,0,8,13,

S盒7：

4,11,2,14,15,0,8,13,3,12,9,7,5,10,6,1,
13,0,11,7,4,9,1,10,14,3,5,12,2,15,8,6,
1,4,11,13,12,3,7,14,10,15,6,8,0,5,9,2,
6,11,13,8,1,4,10,7,9,5,0,15,14,2,3,12,

S盒8：

13,2,8,4,6,15,11,1,10,9,3,14,5,0,12,7,
1,15,13,8,10,3,7,4,12,5,6,11,0,14,9,2,
7,11,4,1,9,12,14,2,0,6,10,13,15,3,5,8,
2,1,14,7,4,10,8,13,15,12,9,0,3,5,6,11,

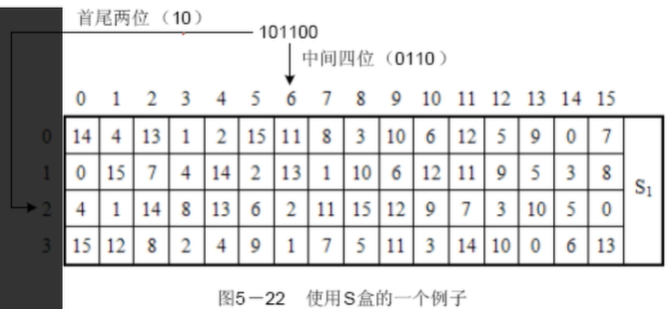

例如，假设S盒8的输入为110011，第1位和第6位组合为11，对应于S盒8的第3行；第2位到第5位为1001，对应于S盒8的第9列。S盒8的第3行第9列的数字为12，因此用1100来代替110011。注意，S盒的行列计数都是从0开始。

代替过程产生8个4位的分组，组合在一起形成32位数据。

S盒代替是DES算法的关键步骤，所有的其他的运算都是线性的，易于分析，而S盒是非线性的，相比于其他步骤，提供了更好安全性。

P盒置换

S盒代替运算的32位输出按照P盒进行置换。该置换把输入的每位映射到输出位，任何一位不能被映射两次，也不能被略去，映射规则如下表：

16,7,20,21,29,12,28,17,1,15,23,26,5,18,31,10,
2,8,24,14,32,27,3,9,19,13,30,6,22,11,4,25,

表中的数字代表原数据中此位置的数据在新数据中的位置，即原数据块的第16位放到新数据的第1位，第7位放到第2位，……依此类推，第25位放到第32位。

最后，P盒置换的结果与最初的64位分组左半部分L0异或，然后左、右半部分交换，接着开始另一轮

末置换

末置换是初始置换的逆过程，DES最后一轮后，左、右两半部分并未进行交换，而是两部分合并形成一个分组做为末置换的输入。末置换规则如下：

40,8,48,16,56,24,64,32,39,7,47,15,55,23,63,31,
38,6,46,14,54,22,62,30,37,5,45,13,53,21,61,29,
36,4,44,12,52,20,60,28,35,3,43,11,51,19,59,27,
34,2,42,10,50,18,58,26,33,1,41,9,49,17,57,25,

DES的解密

加密和解密可以使用相同的算法。加密和解密唯一不同的是秘钥的次序是相反的。就是说如果每一轮的加密秘钥分别是K1、K2、K3…K16，那么解密秘钥就是K16、K15、K14…K1。

代码实现（python）

密钥生成部分

MaxTime = 16
# 密钥初始置换 64位密钥转换为56位
key_table1 = [57,49,41,33,25,17,9,
              1,58,50,42,34,26,18,
              10,2,59,51,43,35,27,
              19,11,3,60,52,44,36,
              63,55,47,39,31,23,15,
              7,62,54,46,38,30,22,
              14,6,61,53,45,37,29,
              21,13,5,28,20,12,4]
# 密钥置换表2 56位转48位
key_table2 = [14,17,11,24,1,5,
              3,28,15,6,21,10,
              23,19,12,4,26,8,
              16,7,27,20,13,2,
              41,52,31,37,47,55,
              30,40,51,45,33,48,
              44,49,39,56,34,53,
              46,42,50,36,29,32]
def ListMove(l,step): #将列表中的元素循环左移
    return l[step:] + l[:step]
def SubKey(key): #生成子密钥
    keyresult = []
    key0 = [0 for i in range(56)]
    for i in range(len(key_table1)):  #密钥初始置换 64位转56位
        key0[i] = key[key_table1[i]-1]
    # 生成16个密钥
    for i in range(MaxTime):
        key1 = [0 for i in range(48)]
        # 每次位移次数
        if i == 0 or i == 1 or i == 8 or i == 15:
            step = 1
        else:
            step = 2
        # 分成左右两部分
        temp1 = key0[0:28]
        temp2 = key0[28:56]
        # 循环左移
        temp1 = ListMove(temp1,step)
        temp2 = ListMove(temp2,step)
        # 左右连接
        key0 = temp1 + temp2
        # 置换 56位转48位
        for i in range(len(key_table2)):
            key1[i] = key0[key_table2[i]-1]
        # 生成密钥
        keyresult.append(key1)
    # 返回每次的密钥
    return keyresult

F函数

MaxTime = 16
# 初始IP置换表
IP_table = [58,50,42,34,26,18,10,2,
            60,52,44,36,28,20,12,4,
            62,54,46,38,30,22,14,6,
            64,56,48,40,32,24,16,8,
            57,49,41,33,25,17, 9,1,
            59,51,43,35,27,19,11,3,
            61,53,45,37,29,21,13,5,
            63,55,47,39,31,23,15,7]
# 逆IP置换表
Inv_IP_table = [40,  8, 48, 16, 56, 24, 64, 32,
                39,  7, 47, 15, 55, 23, 63, 31,
                38,  6, 46, 14, 54, 22, 62, 30,
                37,  5, 45, 13, 53, 21, 61, 29,
                36,  4, 44, 12, 52, 20, 60, 28,
                35,  3, 43, 11, 51, 19, 59, 27,
                34,  2, 42, 10, 50, 18, 58, 26,
                33,  1, 41,  9, 49, 17, 57, 25]
# E盒表
extend_table = [32,  1,  2,  3,  4,  5,
                4,  5,  6,  7,  8,  9,
                8,  9, 10, 11, 12, 13,
                12, 13, 14, 15, 16, 17,
                16, 17, 18, 19, 20, 21,
                20, 21, 22, 23, 24, 25,
                24, 25, 26, 27, 28, 29,
                28, 29, 30, 31, 32,  1]
# S1盒
S1 = [14,  4, 13,  1,  2, 15, 11,  8,  3, 10,  6, 12,  5,  9,  0,  7,
      0, 15,  7,  4, 14,  2, 13,  1, 10,  6, 12, 11,  9,  5,  3,  8,
      4,  1, 14,  8, 13,  6,  2, 11, 15, 12,  9,  7,  3, 10,  5,  0,
      15, 12,  8,  2,  4,  9,  1,  7,  5, 11,  3, 14, 10,  0,  6, 13]
# S2盒
S2 = [15,  1,  8, 14,  6, 11,  3,  4,  9,  7,  2, 13, 12,  0,  5, 10,
      3, 13,  4,  7, 15,  2,  8, 14, 12,  0,  1, 10,  6,  9, 11,  5,
      0, 14,  7, 11, 10,  4, 13,  1,  5,  8, 12,  6,  9,  3,  2, 15,
      13,  8, 10,  1,  3, 15,  4,  2, 11,  6,  7, 12,  0,  5, 14,  9]
# S3盒
S3 = [10,  0,  9, 14,  6,  3, 15,  5,  1, 13, 12,  7, 11,  4,  2,  8,
      13,  7,  0,  9,  3,  4,  6, 10,  2,  8,  5, 14, 12, 11, 15,  1,
      13,  6,  4,  9,  8, 15,  3,  0, 11,  1,  2, 12,  5, 10, 14,  7,
      1, 10, 13,  0,  6,  9,  8,  7,  4, 15, 14,  3, 11,  5,  2, 12]
# S4盒
S4 = [7, 13, 14,  3,  0,  6,  9, 10,  1,  2,  8,  5, 11, 12,  4, 15,
      13,  8, 11,  5,  6, 15,  0,  3,  4,  7,  2, 12,  1, 10, 14,  9,
      10,  6,  9,  0, 12, 11,  7, 13, 15,  1,  3, 14,  5,  2,  8,  4,
      3, 15,  0,  6, 10,  1, 13,  8,  9,  4,  5, 11, 12,  7,  2, 14]
# S5盒
S5 = [2, 12,  4,  1,  7, 10, 11,  6,  8,  5,  3, 15, 13,  0, 14,  9,
      14, 11,  2, 12,  4,  7, 13,  1,  5,  0, 15, 10,  3,  9,  8,  6,
      4,  2,  1, 11, 10, 13,  7,  8, 15,  9, 12,  5,  6,  3,  0, 14,
      11,  8, 12,  7,  1, 14,  2, 13,  6, 15,  0,  9, 10,  4,  5,  3]
# S6盒
S6 = [12,  1, 10, 15,  9,  2,  6,  8,  0, 13,  3,  4, 14,  7,  5, 11,
      10, 15,  4,  2,  7, 12,  9,  5,  6,  1, 13, 14,  0, 11,  3,  8,
      9, 14, 15,  5,  2,  8, 12,  3,  7,  0,  4, 10,  1, 13, 11,  6,
      4,  3,  2, 12,  9,  5, 15, 10, 11, 14,  1,  7,  6,  0,  8, 13]
# S7盒
S7 = [4, 11,  2, 14, 15,  0,  8, 13,  3, 12,  9,  7,  5, 10,  6,  1,
      13,  0, 11,  7,  4,  9,  1, 10, 14,  3,  5, 12,  2, 15,  8,  6,
      1,  4, 11, 13, 12,  3,  7, 14, 10, 15,  6,  8,  0,  5,  9,  2,
      6, 11, 13,  8,  1,  4, 10,  7,  9,  5,  0, 15, 14,  2,  3, 12]
# S8盒
S8 = [13,  2,  8,  4,  6, 15, 11,  1, 10,  9,  3, 14,  5,  0, 12,  7,
      1, 15, 13,  8, 10,  3,  7,  4, 12,  5,  6, 11,  0, 14,  9,  2,
      7, 11,  4,  1,  9, 12, 14,  2,  0,  6, 10, 13, 15,  3,  5,  8,
      2,  1, 14,  7,  4, 10,  8, 13, 15, 12,  9,  0,  3,  5,  6, 11]
# S盒
S = [S1,S2,S3,S4,S5,S6,S7,S8]
# p盒
p_table = [16,  7, 20, 21, 29, 12, 28, 17,
           1, 15, 23, 26,  5, 18, 31, 10,
           2,  8, 24, 14, 32, 27,  3,  9,
           19, 13, 30,  6, 22, 11,  4, 25]
# 10进制转4位二进制
def int2bit(n):
    a = []
    for i in range(4):
        a.insert(0,str(n%2))
        n = int(n/2)
    return a
# IP置换，op为0为加密置换，op为1表示解密置换
def IP(text,op):
    temp = [0 for i in range(64)]
    if op == 0:
        for i in range(64):
            temp[i] = text[IP_table[i]-1]
        return temp
    if op == 1:
        for i in range(64):
            temp[i] = text[Inv_IP_table[i]-1]
        return temp
# E盒扩展
def Extend(text):
    extend = [0 for i in range(48)]
    for i in range(48):
        extend[i] = text[extend_table[i]-1]
    return  extend
# S盒变换
def s_Replace(text):
    sResult = [0 for i in range(32)]
    for k in range(8):
        row = 2 * int(text[k*6]) + int(text[k*6+5])
        column = 8*int(text[k*6+1]) + 4*int(text[k*6+2]) + 2*int(text[k*6+3]) + int(text[k*6+4])
        temp = S[k][row*16+column]
        for i in range(4):
            sResult[4*k + i] = int2bit(temp)[i]
    return  sResult
# P盒置换
def p_Replace(text):
    pResult = [0 for i in range(32)]
    for i in range(32):
        pResult[i] = text[p_table[i]-1]
    return pResult
# 异或运算
def Xor(bit1,bit2):
    xorResult = [0 for i in range(len(bit1))]
    for i in range(len(bit1)):
        xorResult[i] = str(int(bit1[i])^int(bit2[i]))
    return xorResult

加密函数

# /*
#  * @Author: Barry
#  * @Date: 2020-03-30 16:02:41
#  * @Last Modified by: Barry
#  * @Last Modified time: 2020-03-30 16:03:52
#  */
import creatSubkey as cs
import  f_Function as f
#16进制转2进制
def hex2bin(text):
    result = []
    for i in range(len(text)):
        result.extend(f.int2bit(int(text[i],16)))
    return result
# 2进制转16进制
def bin2hex(text):
    result = []
    q = len(text)//4
    for i in range(q):
        dec = int(text[4*i])*8 + int(text[4*i+1])*4+int(text[4*i+2])*2 + int(text[4*i+3])*1
        x = hex(dec)[2:]
        result.extend(x)
    rs = ''.join(result)
    return rs
# 加密步骤
def DESEncryption(plaintext,secret_key):
    secret_key = cs.SubKey(secret_key) #密钥初始置换
    text1 = f.IP(plaintext,0)
    L = [text1[i] for i in range(32)]
    R = [text1[i] for i in range(32,64)]
    for i in range(16):
        temp = R
        temp = f.Extend(temp)
        temp = f.Xor(temp,secret_key[i])
        temp = f.s_Replace(temp)
        temp = f.p_Replace(temp)
        temp = f.Xor(temp,L)
        L = R
        R = temp
    L,R = R,L
    cText = L
    cText.extend((R))
    cText = f.IP(cText,1)
    return bin2hex(cText)
#程序入口
if __name__ == '__main__':
    # 输入明文
    print('读入16位十六进制明文')
    f1 = open('des_plaintext.txt', 'r')
    plaintext = f1.read()
    f1.close()
    print("读入完成")
    # 输入密钥
    print("读入16位十六进制密钥")
    # with open('des_sercetkey.txt','r') as f:
    #     secret_key = f.read()
    f2 = open('des_sercetkey.txt', 'r')
    secret_key = f2.read()
    f2.close()
    print("读入完成")
    print("算法开始")
    print("明文为：" + plaintext)
    print("密钥为：" + secret_key)
    plaintext = hex2bin(plaintext)
    secret_key = hex2bin(secret_key)
    # 算法开始
    Ciphertext = DESEncryption(plaintext, secret_key)
    # 打印密文
    print("加密后密文为" + Ciphertext)

解密函数

import creatSubkey as cs
import f_Function as f
#16进制转2进制
def hex2bin(text):
    result = []
    for i in range(len(text)):
        result.extend(f.int2bit(int(text[i],16)))
    return result
# 2进制转16进制
def bin2hex(text):
    result = []
    q = len(text)//4
    for i in range(q):
        dec = int(text[4*i])*8 + int(text[4*i+1])*4+int(text[4*i+2])*2 + int(text[4*i+3])*1
        x = hex(dec)[2:]
        result.extend(x)
    rs = ''.join(result)
    return rs
def Decryption(text,key):
    keylist = cs.SubKey(key)
    text1 = f.IP(text,0)
    L = [text1[i] for i in range(32)]
    R = [text1[i] for i in range(32,64)]
    for i in range(16):
        temp = R
        temp = f.Extend(temp)
        temp = f.Xor(temp, keylist[15-i])
        temp = f.s_Replace(temp)
        temp = f.p_Replace(temp)
        temp = f.Xor(temp, L)
        L = R
        R = temp
    L, R = R, L
    cText = L
    cText.extend((R))
    cText = f.IP(cText, 1)
    return bin2hex(cText)
if __name__ == '__main__':
    print('读入16位十六进制密文')
    f1 = open('des_ciphertext.txt', 'r')
    ciphertext = f1.read()
    f1.close()
    print("读入完成")
    # 输入密钥
    print("读入16位十六进制密钥")
    # with open('des_sercetkey.txt','r') as f:
    #     secret_key = f.read()
    f2 = open('des_sercetkey.txt', 'r')
    secret_key = f2.read()
    f2.close()
    print("读入完成")
    print("算法开始")
    print("密文为：" + ciphertext)
    print("密钥为：" + secret_key)
    ciphertext = hex2bin(ciphertext)
    secret_key = hex2bin(secret_key)
    # 算法开始
    plaintext = Decryption(ciphertext, secret_key)
    # 打印密文
    print("解密后明文为" + plaintext)

本文参考链接：
原文链接：
https://blog.csdn.net/qq_27570955/article/details/52442092
https://www.cnblogs.com/songwenlong/p/5944139.html
